Telepítési útmutató

Tartalomjegyzék

TERVEZÉS

(Az útmutató végén letöltési lehetőség)

  1. Ellenőrizzük a helyi előírásokat, rendelkezéseket, hogy szükségünk van-e valamilyen engedélyre. Rögzítsük a szükséges információkat. Szerezzük be a szükséges engedélyeket.
  2. Lépjünk kapcsolatba a helyi közüzemi vállalatokkal, hogy megtudjuk, hol vannak a föld alatti áram-, víz-, gáz- és kábel tv vezetékek. Ellenőrizzük ezeket a munkalapon.
  3. Határozzuk meg és rögzítsük a munkalapon:
    - a kert méreteit
    - a ház méreteit
    - a kerítés, vagy fal méreteit
    - az aszfaltozott, vagy kövezett terület méreteit
    - a vízforrás helyét
  4. Határozzuk meg a háztartási víz kapacitást, illetve a saját kút esetén, a kút és a szivattyú kapacitását, ami a rendszer tervezésének alapja. Az eredményeket írjuk fel a munkalapra.
    Ellenőrizzük a víznyomást nyomásmérővel, csavarozzuk a mérőt a vízórához legközelebb lévő külső csapra. Ügyeljünk arra, hogy a házban máshol ne legyen használatban víz, és minden külső csap el legyen zárva. A mérő felszerelése után nyissuk meg a csapot, és olvassuk le a víznyomást Bar-ban.
    Ellenőrizzük a vízóra méretét  ( 5/8”-3/4”-1” ) gyakran közvetlenül bele van öntve a mérő házába.
    Ellenőrizzük az ellátó vezetékek méretét. Állapítsuk meg az utcai víznyomócsőtől a házig vezető cső helyét. Mérjük meg, milyen hosszú zsineg éri körül a csövet, és írjuk be a munkalapra az ellátó vezeték csövének méretét. Mivel a nyomásveszteséget egy csőhálózatban számos tényező befolyásolja, az így kapott számot ellenőrizzük a gyakorlatban: 1 perc alatt kifolyt víz literben × 60/1000=m3/óra

zona1

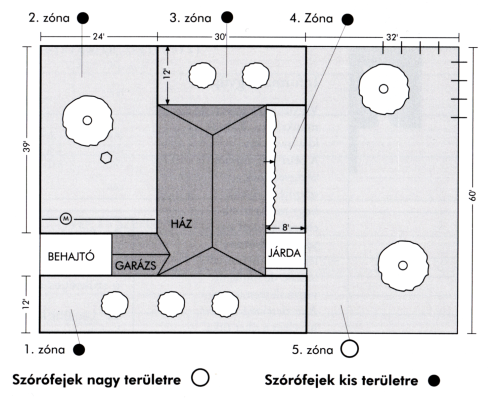

Parcellaterv:

A ház, a garázs, a behajtó, a belső udvar és a járdák helyét meghatározzuk.
A kertben található különböző növénytípusokat azonosítsuk sajátos öntözési igényük szerint. A parcellatervben látható jelekkel rajzoljuk meg őket. Figyelem: ez nagyon fontos a rendszer megtervezéséhez. A parcellát osszuk zónákra, a különböző növénytípusok és öntözési igényük szerint. Valószínűleg nincs elegendő háztartási víz kapacitás ahhoz, hogy az egész kertet egyszerre öntözzük ( hacsak a kert nem nagyon kicsi ). A legvalószínűbb az, hogy a kertet zónákra kell osztani, és így egyszerre egy zónát öntözhetünk. Egy zóna a csövezet, és a szórófejek egy része, amelyet egy mágnes szelep kapcsol be-és ki. A zónákat jelöljük, 1,2,3 stb. számokkal.

  1. Jelöljük ki nagy, vagy kis területen működő szórófejet, mindegyik zónára.
    a)    Ha egy zóna legkisebb oldala 9 méternél nagyobb, használjunk nagy területre való szórófejet.
    b)    Ha zóna legkisebb oldala 9 méternél kisebb, használjunk kis területre való szórófejet.
  2. Pop-up vagy állandó kiemelkedésű szórófej? A szórófejek kaphatók pop-up (kiemelkedő ), vagy állandó kiemelkedésű modellek. Az előbbiek nagy nyírott pázsit területen használhatók, az utóbbiakat csövekre szerelik, magas takaró növényzet, kertek, vagy bokrok fölé.
